换热机组

一、换热机组的构成

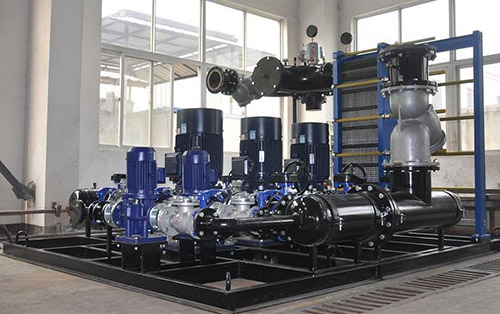

换热机组是由换热器(板换、管换、螺旋板)、水泵、截断阀门、除污器、就地监测仪表、远传仪表、自动控制阀、流量计、热星计、变频控制柜等组成。

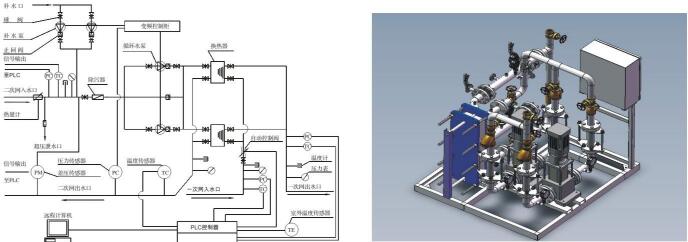

流程图

二、换热机组的控制功能及原理

1温度自动控制

根据二次网出水温度控制一次网自动阀i的开启程度,保证二次网出水温度为设定值。

2.温度补偿控制

根据室外温度的变化自动调整二次网的出口温度设定值,达到节能目的。

3.压差控制

通过对循环水泵的变频控制,保证二次网的压差达到设定值。

4.变频补水

通过对补水泵的变频控制,保证二次网系统的静压力达到设定值。

5.超压泄水

通过对超压泄水电磁阀的控制,保证二次网系统压力不超过设定值。

6.远程监控

通过远传仪表实施机组范围内温度、压力、流量、热量的远程监测,并可通过远程中央控制中心对现场的循环水泵变频、补水泵变频、自动控制阀发出控制信号,实施远程控制。

7.流量计量

通过流量仪表可以对流量参数进行累计计量及瞬时计量。

8.热量计量

通过热量积算仪表对热量值进行累积计量和瞬时计量。

9.故障报警

对系统发生的故障可以进行声、光的就地及远传报警

以上为全自动无人值守换热机组的控制功能,用户可以根据自己的需求选择其中的控制项目。
